Коды ошибок и порядок их считывания

Как определить коды ошибок посудомоечных машин Bosch

Оставить заявку

На данный момент компания Bosch выпустила уже немало моделей посудомоечных машин на нескольких вариантах технологических платформ, с разными модулями управления, с различными видами панелей управления (пользовательским интерфейсом).

Для моделей ПММ с дисплеем коды ошибок у ПММ Bosch в целом стандартизированы, но вот в предыдущую эпоху, когда ошибки отображались индикаторами (светодиодами), всё гораздо сложнее. На машинах без дисплеев в принципе не было понятия кода ошибки: там возникшей проблеме соответствовала определенная комбинация горящих или мигающих индикаторов. И хотя набор ошибок тоже был один и тот же, вариантов их отображения было множество.

В этой статье мы приведем примеры многочисленных вариантов оформления панелей управления посудомоем Bosch и дадим описание отображения кодов ошибок и способов их получения через сервисные тесты.

Я поменял запчасть сам, но СМА все равно не работает

ПОМНИТЕ! Самостоятельный ремонт может привести к удорожанию ремонта или его нерентабельности.
Обращаем ваше внимание, что в случае самостоятельного ремонта стиральной машины мы не выезжаем на вызовы и не предоставляем консультации

На посудомоечных машинах Bosch с дисплеем коды ошибок представлены в формате E<код>, однако в некоторых моделях может использоваться префикс "F". В данной таблице представлены оба варианта. Также учтено, что на моделях без дисплея сообщение об ошибке доступно только в диагностическом режиме.

Важно отметить, что не все коды ошибок доступны в обычном режиме работы машины. Для получения полного списка требуется перейти в сервисный режим, который активируется специальной комбинацией кнопок на панели управления.

Поскольку в системе кодов ошибок Bosch нет единого стандарта, мы собрали все известные наборы кодов в одной таблице, чтобы предоставить вам полную информацию о возможных проблемах. Обратите внимание, что коды "E01" и "E1" (без нуля) представляют разные ошибки, и это будет явно указано в таблице.

Код / Индикатор Кран	Описание	Способ устранения
Мигают все индикаторы Сбой системы	Ошибка программного обеспечения	Сбой в системном ПО посудомойки или неисправен модуль управления. Если перезагрузка ППМ не помогла, надо вызывать специалиста для ремонта.
E01 / Мигает	Неисправен главный блок управления посудомойки	Для начала проверьте напряжение в электросети: если оно явно слишком низкое или высокое, вызовите электрика.
E1 / F1	Не включается нагрев из-за ошибки датчика или электроники	Нагрев воды не начинается, так как обнаружены проблемы с сигналами от одного из датчиков или нагревателя Неисправен один из датчиков - термодатчик (термистор) или датчик уровня воды (прессостат) В бак залилось слишком много воды (например, из-за неисправного датчика уровня) Неправильно работает температурный датчик (термостат) Обрыв в цепи управления ТЭНом: прозвонить цепь, подтянуть контакты и починить проводку Замыкание в цепи ТЭНа, утечка на корпус Сгорел нагреватель: его только менять Проблемы с управляющим контроллером
E02 / Мигает	Нет нагрева из-за проблем с электроникой	Обрыв провода или отошедший контакт в цепи ТЭНа. На электронной плате вышло из строя реле ТЭНа: плату придется менять.
E2 / F2	Проблемы с нагревом воды из-за неисправного термодатчика NTC	Проводка между датчиком или ТЭНом и управляющим контроллером. Отсутствие сигнала от датчика может означать его неисправность. Проблемы в управляющем контроллере.
E03 / Мигает	Не работает дополнительная сушка из-за сбоя в электронике	Обрыв провода или отошедший контакт в цепи ТЭНа. На электронной плате вышло из строя реле ТЭНа.
E3 / F3	Проблемы с набором воды: бак не заполняется за требуемый промежуток времени	Вода не поступает в ПММ: перекрыт кран подачи воды, слабый напор в водопроводе, дефект или засор шланга, засорился входной клапан и т.д. - всё это вам вполне по силам исправить самому. Забыли плотно закрыть дверь и электроника блокирует запуск программы мойки. Сломался входной электроклапан. Неисправен датчик уровня воды (прессостат). Обрыв в проводке или отошли контакты в цепях от управляющего контроллера до входного клапана или прессостата. Сбой управляющего контроллера.
E04 / Мигает	Вода не нагревается из-за неисправности электроники	Смотрите описание ошибки "E02".
E05 / Мигает	Сбой модуля управления	Смотрите описание ошибки "E01".
E5 / F5	В машине слишком много воды: она не сливается или обнаружена протечка	Обрыв в цепи прессостата. Неисправен прессостат. "Глючит" заливной клапан, из-за чего вода постоянно поступает в машину. Сбоит электроника.
E06 / Мигает	Нет сигнала о закрытии двери	Обрыв связи между симистором управления датчиком двери и управляющим контроллером. Что-то сломалось в замке двери. Неисправен датчик закрытия двери. Проблемы в управляющем контроллере.
E6 / F6	Сломался аквасенсор (контроль качества воды)	Почистить камеру посудомойки. Обрыв в цепи датчика. Неисправен сам датчик. Проблемы с управляющим контроллером.
E07 / Мигает	Сломался вентилятор сушки	Обрыв в цепи управления вентилятором: проверить цепь и контакты. Неисправен датчик вентилятора: замена. Что-то сломалось в самом вентиляторе: его придется заменить. Проблемы в управляющем контроллере: диагностика и замена.
E7 / F7	Вода не сливается из-за проблем со сливным отверстием	Слив может быть закрыт посудой или засорился.
E08 / E8 / F8 / Мигает	Не работает нагрев из-за низкого уровня воды в баке	Проблемы с набором воды: смотрите описание ошибки "E3". Не исключен и самослив воды из-за протечек или неверно установленного слива.
E09 / E9 / F9 / Мигает	Разрыв в цепи нагревательного элемента (ТЭНа)	Обрыв провода или отошедший контакт в цепи ТЭНа. Сгорел нагревательный элемент. На электронной плате вышло из строя реле, управляющее работой ТЭНа.
E10 / F10 / Мигает	Не включается сушка из-за неисправности ТЭНа или вентилятора	Смотрите описание ошибок "E03" и "E07".
E11 / F11 / Мигает	Неисправен температурный датчик (термистор)	Нарушения в проводке цепи датчика: прозвонить цепь и починить её, закрепить контакты. Неисправен термистор: диагностика и замена термистора. Сбой платы управления.
E12 / F12 / Мигает	ПММ плохо сушит из-за налета на ТЭНе	На нагревателе накопился слишком толстый слой известкового налета (накипи), из-за чего он плохо стал справляться с сушкой посуды.
E13 / F13 / Мигает	В машину поступает слишком горячая вода	Ошибка возникает, когда ПММ подключена к горячей воде и заливается вода с температурой выше 75 градусов. Неисправен термодатчик: смотрите описание ошибки "E11". Решение - подключить её к холодной воде.
E14 / F14 / Горит	Неисправен датчик расхода воды (геркон)	При отсутствии сигнала от датчика залива воды, в то время как циркуляционный насос нормально работает, электроника блокирует мойку. Требуется проверить проводку, контакты, сам датчик и контроллер.
E15 / F15 / Мигает Аква-Стоп	Утечка воды из бака, переполнение, протечка	Сработала система "Аква-Стоп" (вода в поддоне). Надо отключить воду и осмотреть места протечки: корпус, шланги, соединения. Протекает сливной насос: требуется замена. Неисправен датчик контроля утечки или замыкание в его цепи. Сбой модуля после замены.
E16 / F16 / Мигает	Протекает один из клапанов или датчиков	Протечка через заливной клапан или датчик потока (водомер). Неисправен датчик уровня воды (прессостат). Слишком бурное образование пены в баке.
E17 / F17 / Мигает	Слишком сильный напор воды или перелив	Заливной клапан плохо закрывается из-за высокого давления. Рекомендуется немного прикрыть кран подачи воды. Неисправен заливной клапан или датчик уровня.
E18 / F18 / Горит	В бак заливается слишком мало воды	Мойка не останавливается, но качество будет плохим. Смотрите описание ошибок "E3" и "E14".
E19 / F19	Внутренняя ошибка	Обратитесь в сервисный центр.
E20 / F20 / Мигает	Поломка циркуляционного насоса	Обрыв в цепи электродвигателя насоса. Попадание посторонних предметов в лопасти. Неисправен тахогенератор или конденсатор двигателя. Требуется диагностика насоса.
E21 / F21 / Мигает	Блокирован циркуляционный насос	Смотрите описание ошибки "E20". Также возможен слабый напор воды (см. "E3").
E22 / F22 / Горит	Плохой слив воды (засор или насос)	Дефект или засор сливного шланга. Засорился сливной фильтр или поддон. Неверное подключение слива. Проблемы со сливным насосом или прессостатом.
E23 / F23 / Мигает	Поломка сливного насоса	Обрыв в цепи или блокировка лопастей. Неисправен тахогенератор. Насос вышел из строя.
E24 / F24 / Горит	Не происходит слив отработанной воды	Смотрите описание ошибки "E22".
E25 / F25 / Горит	Проблемы со сливом (дренажный насос)	Засор в тракте, блокировка насоса или неверно установлена крышка (см. "E22").
E26 / F26	Неисправен датчик потока воды	Проверка цепи датчика, самого элемента и управляющей электроники.
E27 / F27 / Горит	Слишком низкое напряжение в электросети	Проверьте электропроводку. Если проблема в приборе — обратитесь в сервис.
E28 / F28	Не работает аквасенсор	Смотрите описание ошибки "E6".
E29 / F29 / E30 / F30	Проблемы с напряжением в сети	Отсутствие напряжения или слишком высокое напряжение. Смотрите описание ошибки "E27".

Рекомендация мастера

Если код ошибки не исчезает после перезагрузки прибора (отключение от сети на 15-20 минут), не пытайтесь разбирать сложные узлы самостоятельно.

Ошибки электроники (E01, E02, E09, E19) требуют профессиональной диагностики модуля управления мультиметром и программатором.

Сделать расчет

Посмотреть цены

Инструкция тестового режима Bosch

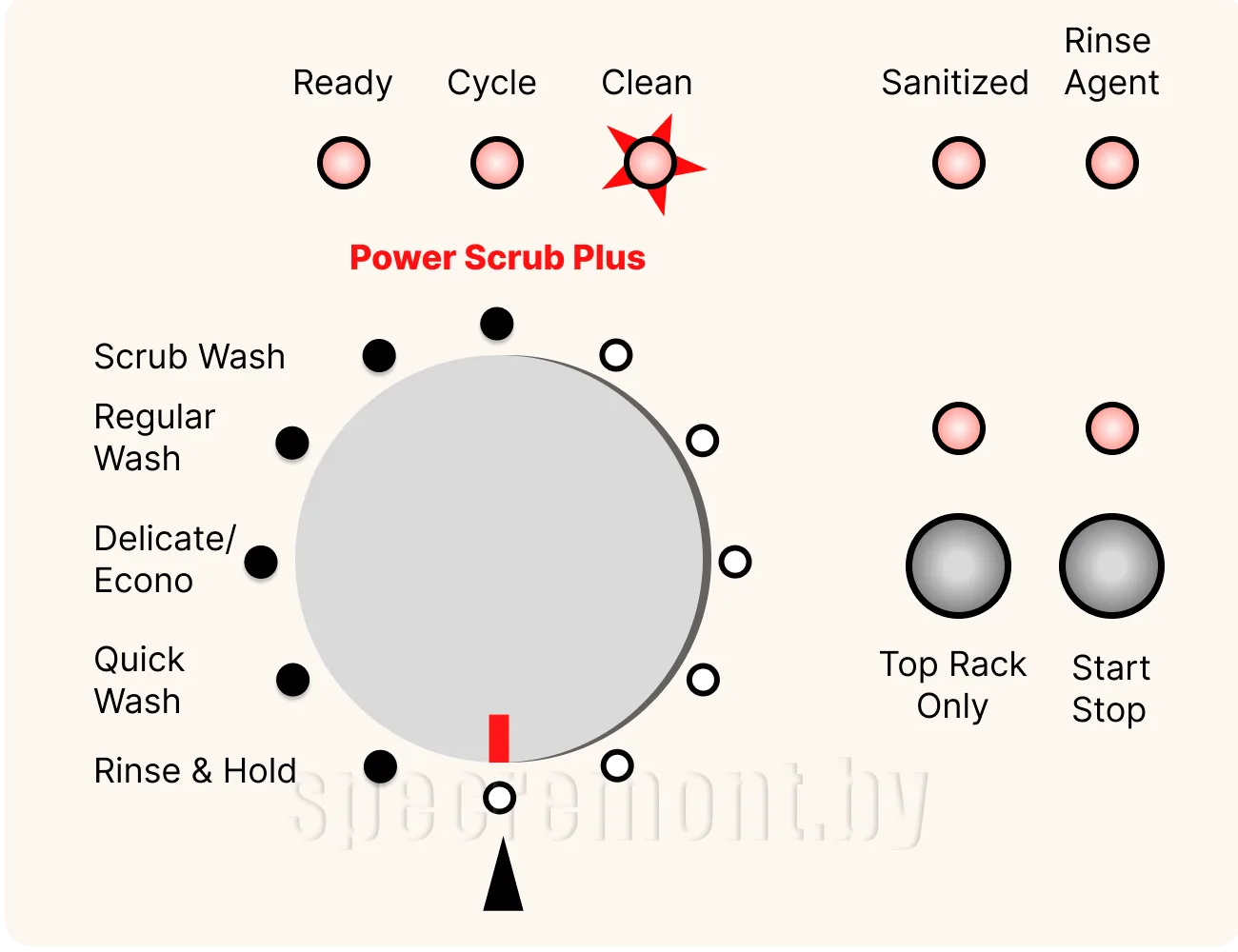

Запуск тестового режима Bosch

SHU43E, SHU53E, SHU66E

Подготовка селектора

Поверните ручку селектора программ и установите её ровно в позицию "6 часов".

Активация

Зажмите кнопку Start/Stop и, удерживая её, нажмите кнопку on/off для включения машины.

Старт теста

Для непосредственного запуска тестовой программы еще раз нажмите кнопку Start/Stop.

Завершение

По окончании теста индикатор Clean начнет мигать, а остальные индикаторы будут гореть постоянно.

Важно: Данный режим предназначен для сервисной диагностики. После входа в режим индикация поможет определить наличие скрытых ошибок в работе узлов ПММ.

Инструкция тестового режима Bosch

Тестовый режим Bosch (Тип 2)

SHV46C, SL84A, SHX33A/43E/46A-B

Зажмите кнопки

Нажмите и удерживайте 2-ю и 3-ю кнопки (из трех указанных на схеме панели управления).

Включение

Нажмите кнопку on/off, продолжая удерживать 2-ю и 3-ю кнопки нажатыми.

Переход в режим

Индикатор 2-й кнопки (Regular Wash) загорится, а индикатор 3-й кнопки начнет мигать.

Выбор программы

Нажимайте 2-ю кнопку, пока не загорится индикатор 3-й кнопки (режим готовности к тесту).

Запуск теста

Нажмите 3-ю кнопку для начала. Пропускать отдельные этапы теста можно нажатием 2-й кнопки.

Выход из режима

Для выхода из сервисного режима и завершения диагностики просто выключите машину.

Важная информация: Сервисные режимы позволяют выявить скрытые неисправности. После входа в режим следуйте световой индикации для считывания кодов ошибок.

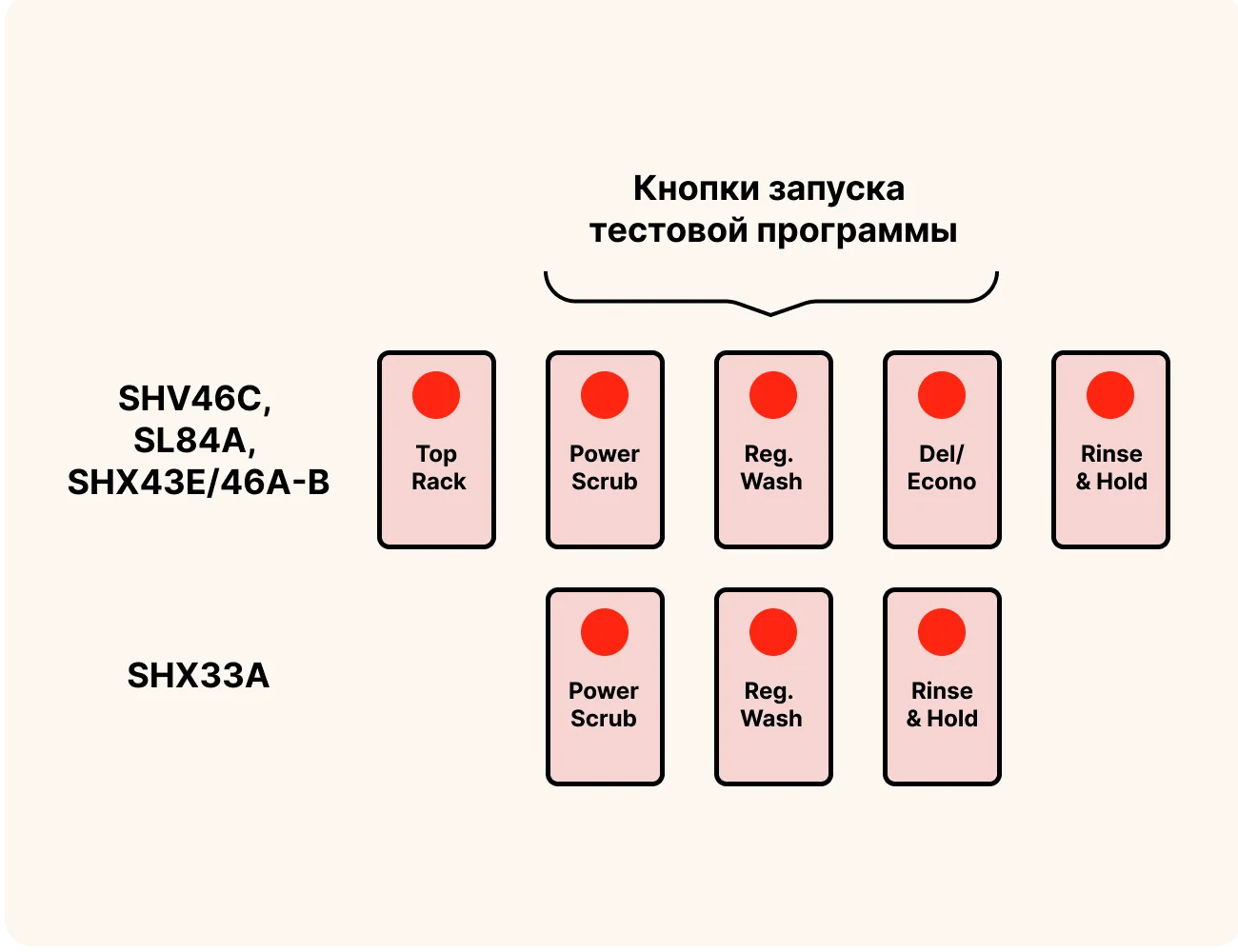

тестовый режим на посудомоечных машинах Bosch моделей SHV46C, SL84A, SHX33A/43E/46A-B

Инструкция тестового режима Bosch

Тестовый режим Bosch (Тип 3)

SHV/X/Y99

Откройте дверь

Для начала работы необходимо полностью открыть дверь посудомоечной машины.

Две левые кнопки

Нажмите и удерживайте две левые кнопки на панели управления одновременно.

Включение питания

Нажмите кнопку on/off, продолжая удерживать две левые кнопки в нажатом состоянии.

Выбор режима

Нажимайте кнопку "+", пока на дисплее не отобразится значение "S-3-".

Проверка ошибок

Нажмите кнопку запуска, чтобы проверить ошибки, зафиксированные за последние 8 моек.

Запуск программы

Чтобы начать полноценную тестовую программу, закройте дверь машины.

Просмотр кодов

Дождитесь окончания тестов. Пропускать этапы можно нажатием кнопки "-".

Выход из режима

Для выхода из сервисного меню просто выключите машину кнопкой on/off.

Очистка памяти

Для сброса всех кодов ошибок в памяти выберите режим "S-6-".

Важная информация: Сервисные режимы позволяют выявить скрытые неисправности. После входа в режим следуйте световой индикации или кодам на дисплее для считывания ошибок.

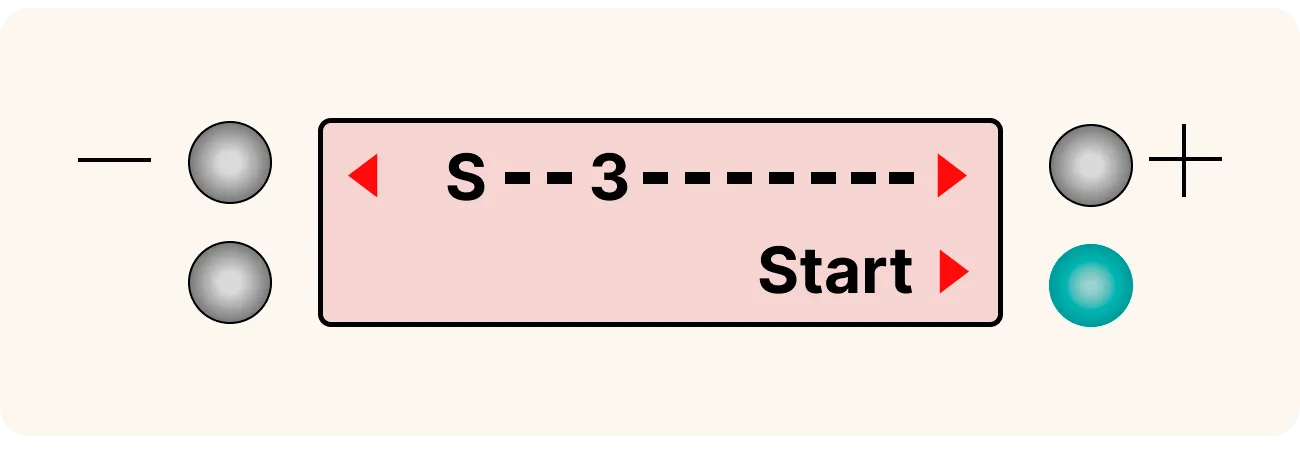

тестовый режим на посудомоечных машинах Bosch моделей SHV/X/Y99

Инструкция тестового режима Bosch

Дисплеи с 2 или 3 цифрами

В пользовательском (обычном рабочем) режиме посудомоечной машины можно увидеть следующие коды:

Код	Описание / Способ устранения
F	Проблемы с набором воды (недолив, перелив или вода в поддоне). Подробности смотрите в описании ошибки "E3".
2H	Последний цикл мойки длился слишком долго. Ошибка может быть связана с поломкой клапана или системы нагрева (ТЭН, датчики, реле). См. "E01", "E5" и "E17".
_h	Начало задержки (это не является ошибкой).

Коды ошибок по результатам теста

Данные коды доступны только в диагностическом режиме после выполнения проверочной программы:

Код	Описание неисправности
0	Проблем не обнаружено. Система работает корректно.
1	Ошибка Аква-сенсора. Смотрите описание ошибки "E6".
2	Ошибка системы нагрева (ТЭН, датчик потока, термодатчик, реле). См. "E01".
4	Проблемы с набором воды. Смотрите описание ошибки "E3".
6	Ошибка температурного датчика. Смотрите описание ошибки "E2".
16	Ошибка переключателя потока (не на всех моделях). См. "E4".

Примечание: При возникновении нескольких ошибок их коды суммируются. Например, значение 6 означает сочетание проблем с нагревом (2) и набором воды (4).

Важная информация: Сервисные режимы позволяют выявить скрытые неисправности, которые не отображаются при обычной эксплуатации. При выявлении суммарных кодов рекомендуется последовательная проверка всех указанных узлов.

Инструкция тестового режима Bosch

Код ошибки	Описание и способ устранения
S3	Нет ошибок Система функционирует в штатном режиме.
A	Ошибка Аква-сенсора (красный) Проблемы с датчиком мутности воды. Подробности в описании ошибки "E6".
B	Ошибка Аква-сенсора (зеленый) Проблемы с датчиком мутности воды. Подробности в описании ошибки "E6".
E	Ошибка переключателя потока От датчика не поступает сигнал. Смотрите описание ошибки "E4".
F	Проблемы с набором воды Смотрите описание ошибки "E3".
G	Ошибка переключателя потока Датчик не останавливается в нужном положении. Смотрите ошибку "E5".
H	Ошибка системы нагрева Проблемы с ТЭНом, датчиком потока или реле на плате. См. описание "E01".
K	Ошибка датчика NTC Короткое замыкание или обрыв цепи термодатчика. Смотрите ошибку "E2".
xx	Шаг тестовой программы Отображает номер текущего шага теста. Завершается при значении "00".

Примечание к индикации

Верхняя строка на двухстрочном дисплее показывает текущий цикл мойки, а нижняя — конкретный буквенно-цифровой код ошибки, указанный в таблице.

Важно: При появлении ошибок рекомендуется перезагрузить ПММ, отключив ее от сети на 15-20 минут. Если ошибка сохраняется, требуется профессиональная диагностика.

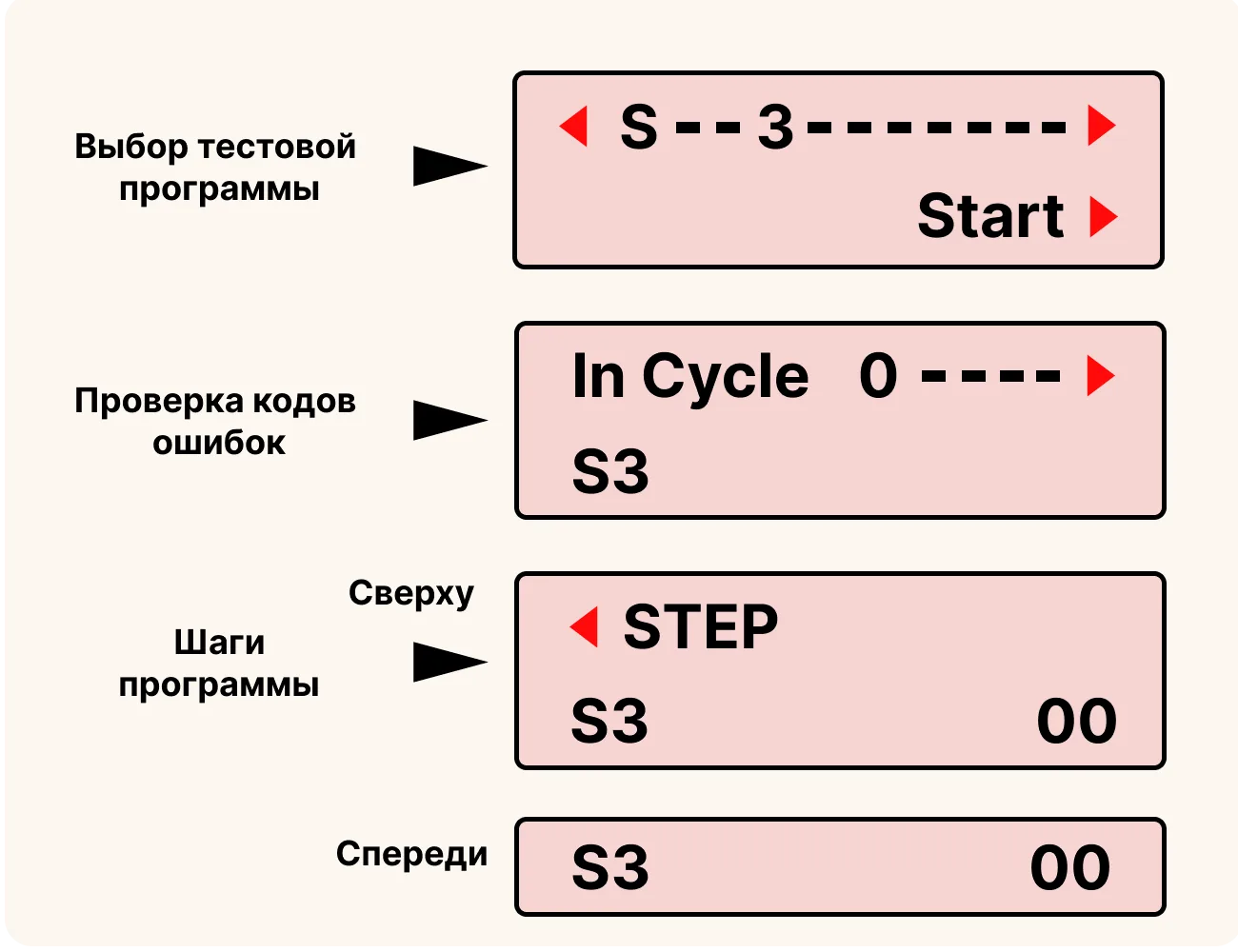

Вывод кода ошибки на на дисплее с двумя строками

Сделать расчет

Инструкция тестового режима Bosch

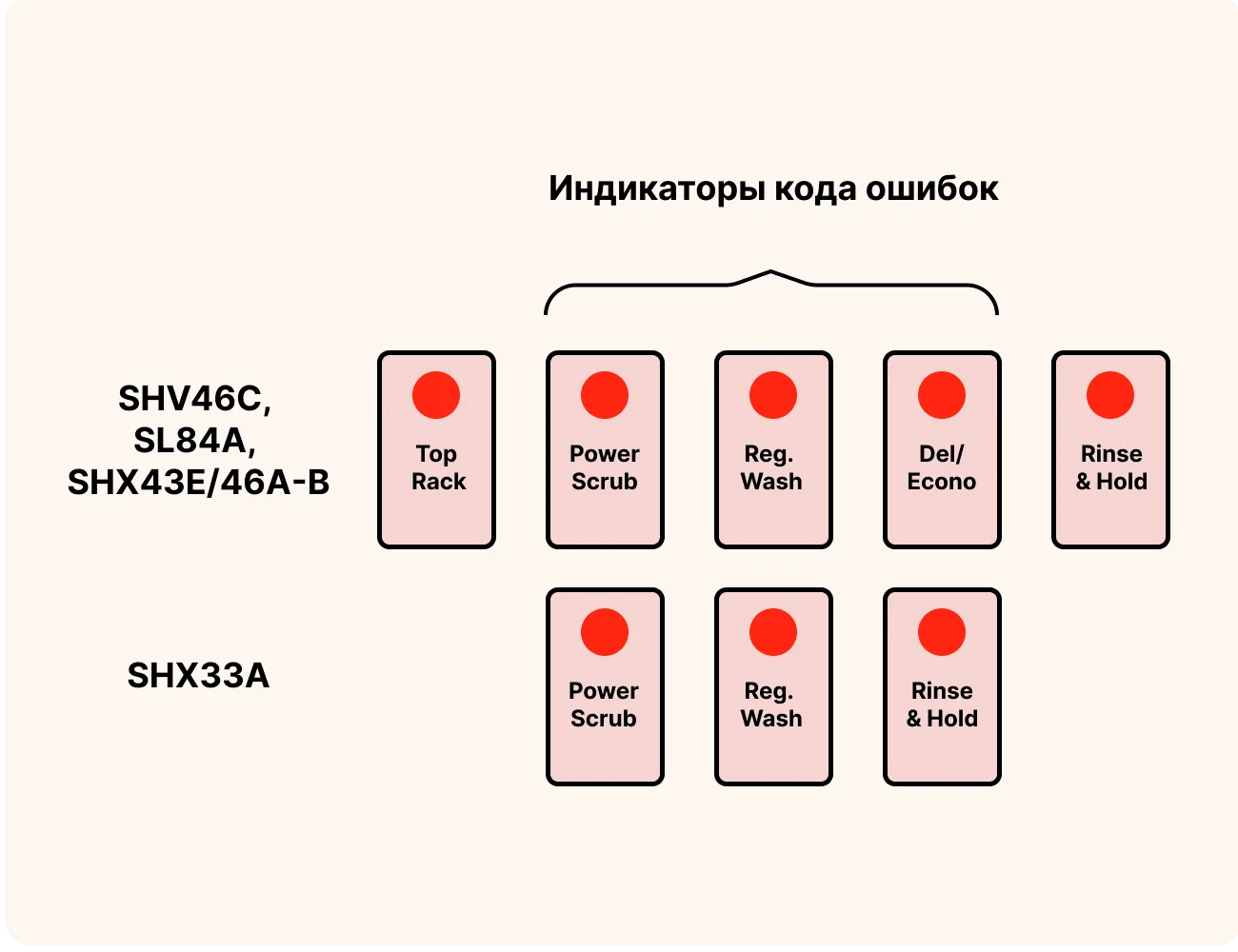

Вывод кода ошибки на ПММ Bosch SHX33A/43E/46A-B, SHV46C, SL84A

Индикаторы	Описание / Способ устранения
	Ошибка системы нагрева (ТЭН, датчик потока, термодатчик, реле на плате): смотрите описание ошибки "E01"
	Ошибка датчика NTC (термодатчика): смотрите описание ошибки "E2"
	Проблемы с набором воды: смотрите описание ошибки "E3"
	Не используется
	Не используется
	Ошибка Аква-сенсора: смотрите описание ошибки "E6"
	Не используется

Примечание: при нескольких ошибках их коды НЕ суммируются - показывается наивысший код ошибки из таблицы выше: 1 - нагрев, 2 - термодатчик, 3 - набор воды, 4 - аква-сенсор.

Сделать расчет

Вывод кода ошибки на ПММ Bosch

Модели: SHU43E / SHU53E / SHU66E

Названия индикаторов, используемых для вывода ошибки в этих моделях, могут сильно различаться. Приведем несколько возможных вариантов:

Ready — светодиод готовности, надпись Ready
Circle — светодиоды мойки, символ щетки, надпись Act
Clean — светодиод окончания цикла, надпись Clean, End

Код	Индикаторы (Ready/Circle/Clean/NSF)	Описание
0		Нет ошибок. Система функционирует корректно.
1		Ошибка системы нагрева: смотрите описание ошибки "E01".
2		Проблемы с набором воды: смотрите описание ошибки "E3".
3		Ошибка датчика NTC (термодатчика): смотрите описание ошибки "E2".
4		Ошибка Аква-сенсора: смотрите описание ошибки "E6".

Обозначения:

— мигает

— горит

— не горит

Важная информация: Результаты считываются после завершения диагностического цикла. Если индикация указывает на неисправность, рекомендуется проверить соответствующие узлы ПММ (ТЭН, клапаны, датчики).
